自宅の庭　天体撮影

自宅の庭での天体撮影写真を掲載します。

来る２０１２年５月２１日の金環日食の観望準備を進めております。
準備機材、自作器具等をまとめ掲載いたします。
ついでに準備による観望の結果も掲載します。

架台：ＥＭ−１（高橋製作所）。
鏡筒：ＳＥ１２０（ケンコー）。ＥＤ１０２ＳＳ（ビクセン）
カメラ：Ｄ５０（ニコン）　、Ｅ５２０（オリンパス）
画像処理：カメラ　ＮＲは、実施せず。他、画像処理もまったく無し。

１．日食グラス

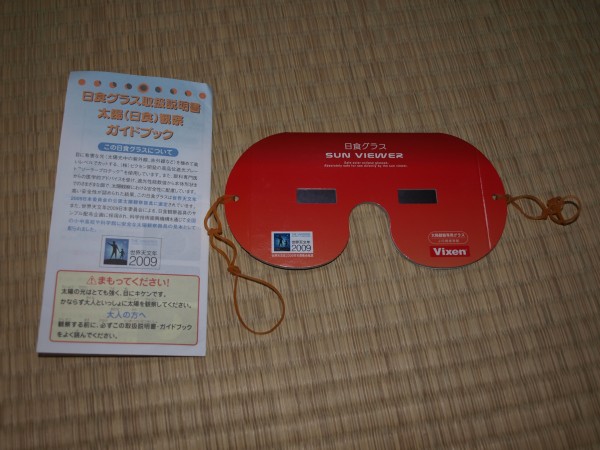

ビクセン日食グラス　
等倍ですがなかなか太陽がハッキリ見えます。１５００円程度。
前回に日食時に購入の物を捜しだしました。
眼視等倍観望は、これで決まりです。

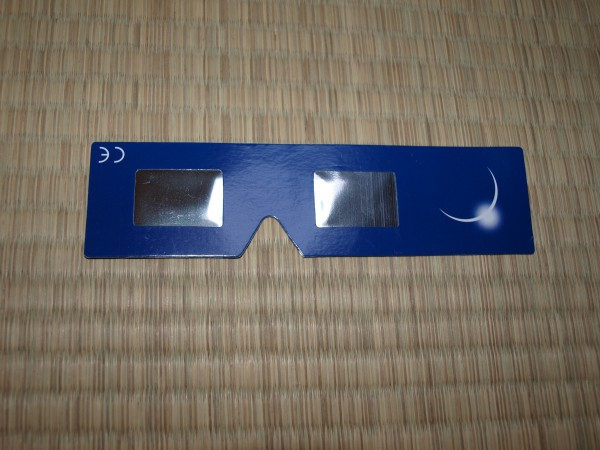

オーム社日食グラス
ビクセン日食グラス購入時に、カメラのキタムラにて頂きました。
見え方は、若干歪み光の強さもいまいち

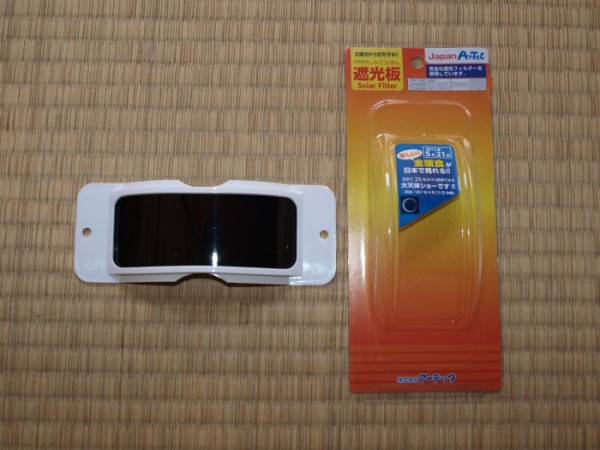

アーテック社　ソーラーフィルター
ホームセンターでなんと２９８円
ビクセンの日食グラスなみに良く見えます。若干ビクセンの物より暗めに見えます。

２．撮影　ＮＤフィルター１０００００

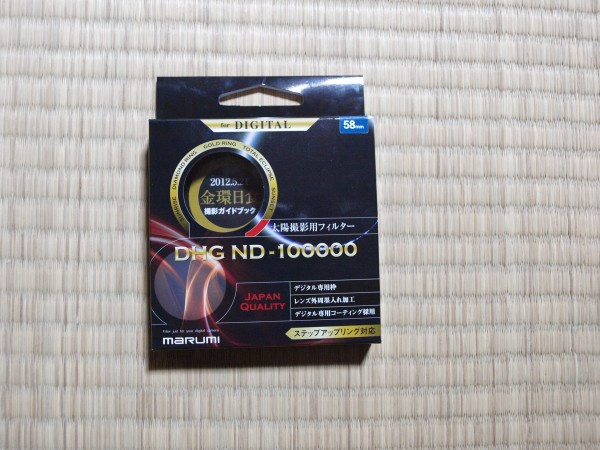

露出倍数100000倍のＮＤフィルターです。
型式：ＤＨＧ　ＮＤ-100000　径58ｍｍ（マルミ光機）　５８００円程度

ＮＤフィルター１０００００を１枚望遠レンズ対物レンズ側に装着。
カメラ：Ｄ５０（ニコン）　レンズ：ＡＰＯ７５−３００ｍｍ＋テレプラス１．４倍（ケンコー）

撮影画像　２０１２．０３．０６　露出１／１２５秒　絞り９　シャッタスピード優先
レンズ：ＡＰＯ７５−３００ｍｍ（シグマ）＋テレプラス１．４倍（ケンコー）＋ＮＤ100000
望遠は、３００ｍｍマニュアル×１．４倍＝４２０ｍｍ
大きな黒点も写りました。トリミング等なにも無しでこの大きさです。
撮影の本番は、この機材で行きたく思います。

３．望遠鏡観望＆撮影
望遠鏡での観望は、投影観望にしました。それには、投影板が必要です。しかしながら
投影板はなく価格は、１万円〜１，５万円と高額。じゃ作ろう・・。と作りました。

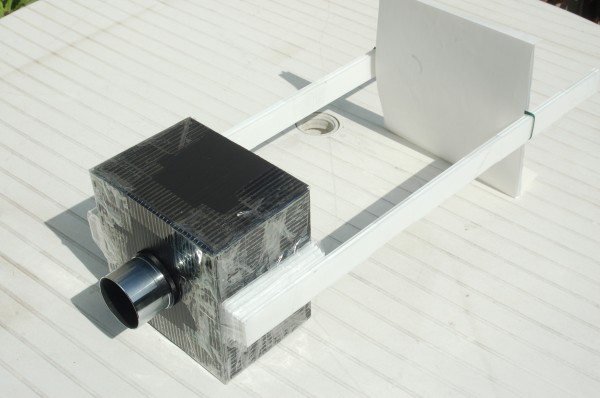

　　　材料
プラダン（白と黒）、タオル洗濯ばさみ（２個）、梱包用透明ビニールテープ、ねじりっこ（２本）
　　　準備するもの
　　　　　はさみ、カッター
　　　材料費：プラダン　５９８円／畳１枚大（白、黒各１枚）、
　　　　　　　　梱包用透明ビニールテープ　１２８円／１巻（５０ｍ）
　　　　　　　　ねじりっこ　１０５円／３００本、洗濯ばさみ　１０５円／８個
　　　　　　　　大量に材料は余ります。あしからず。〆て１５３４円。

センタのリングは、50.8→36.4 AD（ビクセン）　リングです。このリングと36.4延長チーブとで
遮光板（本場合は、遮光ＢＯＸ）の板とを挟み込み固定します。36.4延長チーブの先には、
36.4→31.7 AD（ビクセン）を取り付けてアイピースを取り付けます。
上記の部品には、製造中止品が含まれますが、とにかく遮光板を挟み込み固定が目的にて
代用品は何でも構いません。ビクセンカタログを参照ください。接続の方法は、いくらでもあります。

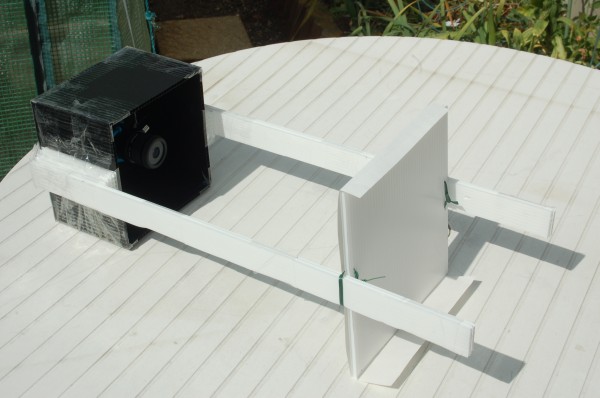

柱もプラダンです。１枚では弱いので２枚合わせとし梱包テープで接合しました。投影板は、
１９０×１９０の寸法とし軽量化を図るため１枚としました。柱と投影板は、ねじりっこでつなぎました。
投影板の上には、Ｂ５のコピー用紙を紙クリップで固定します。

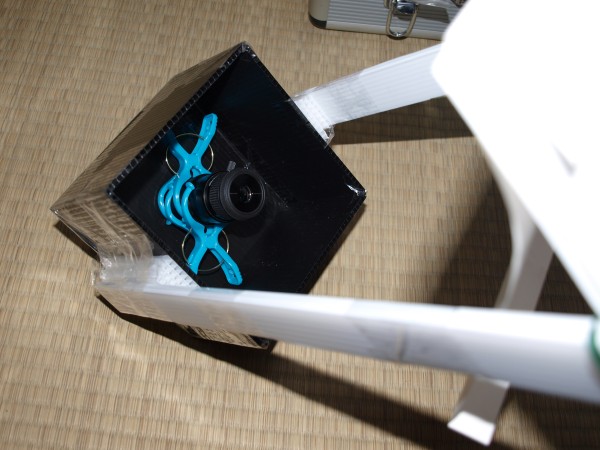

遮光板の倒れを少しでもなくすために、タオル用選択ばさみを２個使用し、３６．４延長チューブ
をつかみ固定します。

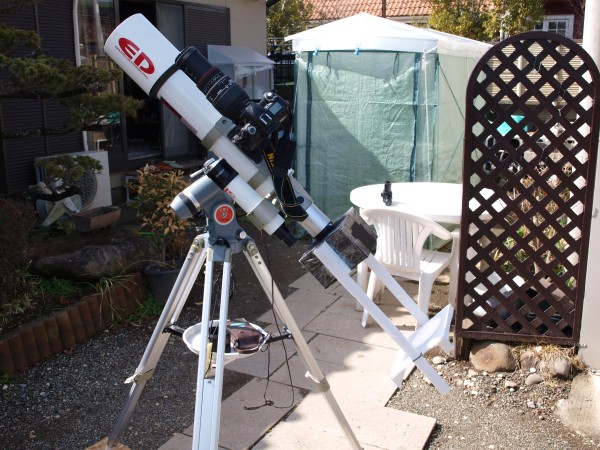

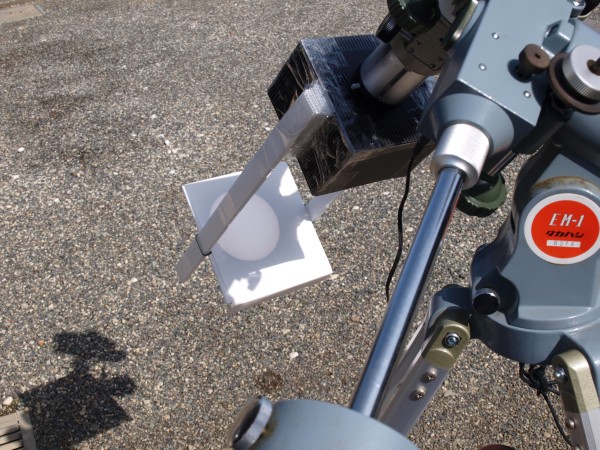

望遠鏡に取り付けです。こんな感じになります。

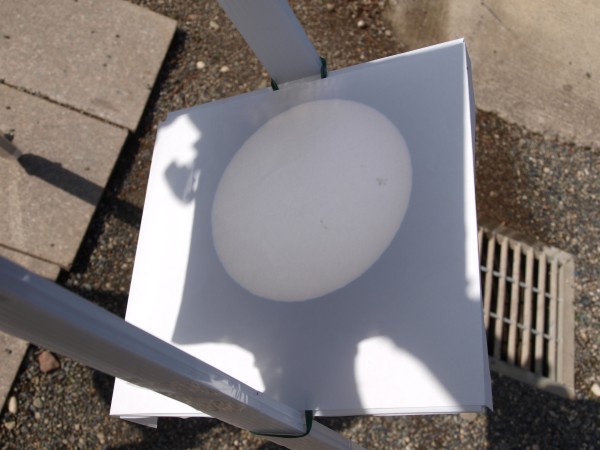

黒点も良く見えます。日食時が楽しみです。
接眼レンズ　ＰＬ15ｍｍ使用（ビクセン）

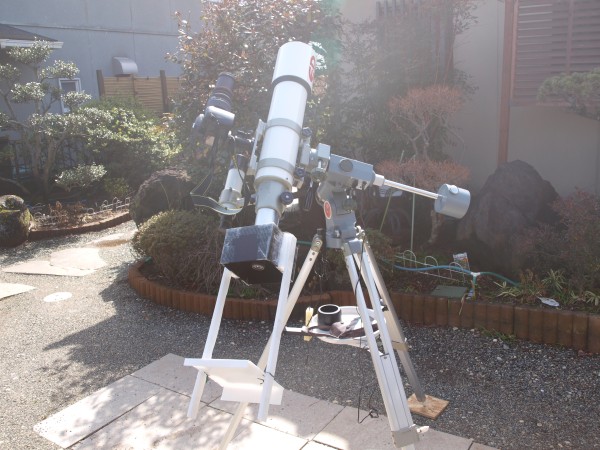

観望の様子は、こんな風になります。
