| オートガイドシステム構築 | ||
| ＡＧＡ−１（ビクセン） | ||
| ＷＡＴ−１００Ｎ（ワテック） |
|
|
| 概要 | |
| EQ5 GOTO 及び Nexstar SE にオートガイドアダプター ＡＧＡ−１（ビクセン） | |
| を接続し、赤道儀架台の自動追尾システムを構築しました。その内容を掲載します。 | |
| 使用部品 | |
| オートガイドアダプター ＡＧＡ−１ （ビクセン） | |
| 高感度ＣＣＤユニット ＷＡＴ−１００Ｎ （ワテック） | |
| 液晶モニタ （ドウシャ） | |
| ２．４倍Ｃマウントアダプター （ビクセン） | |
| ケーブル | |
| ６極６芯テレホンコード改造品 ５ｍ（ELPA） | |
| RCA−RCAケーブル ４ｍ | |
| BNC-RCA変換プラグ ＷＡＴ−１００Ｎ 購入時サービス付属 | |
| モニタケーブル ＡＶ用ミニプラグ−ＲＣＡケーブル ０．５ｍ |
| その他 | |||
| アルミケース | カードケース | ||
| プラスチィクダンボール | 赤セロファン紙 | ||
| ねじりっこ | ビニールガムテープ | ||
| 幅広両面テープ | 結束バンド | ||
| マジックテープ |
| AGA-1 ｰ EQ5 GOTO 接続ケーブルの改造製作 |
| 向って接点側 | 結線ピン Ｎｏ | ||||
| AGA-1側 | EQ5 GOTO側 | ||||
| RJ11 | RJ11 | ||||
| 6-- | (RA+) | ---------------- | 3 | （RA＋） | 左 |
| 5-- | (RA Com) | -------------+-- | 2 | （G） | |
| 4-- | (RA-) | ---------------- | 6 | （RA−） | 右 |
| 3-- | (DEC Com) | -------------+-- | 2 | （G） | |
| 2-- | (DEC+) | ---------------- | 4 | （DEC＋） | 上 |
| 1-- | (DEC-) | ---------------- | 5 | （DEC−） | 下 |
| AGA-1 ｰ Nexstar SE 接続ケーブルの改造製作 |
| 向って接点側 | 結線ピン Ｎｏ | ||||
| AGA-1側 | Nexstar SE側 | ||||
| RJ11 | RJ11 | ||||
| 6-- | (RA+) | ---------------- | 3 | （RA＋） | 右 |
| 5-- | (RA Com) | -------------+-- | 2 | （G） | |
| 4-- | (RA-) | ---------------- | 6 | （RA−） | 左 |
| 3-- | (DEC Com) | -------------+-- | 2 | （G） | |
| 2-- | (DEC+) | ---------------- | 4 | （DEC＋） | 上 |
| 1-- | (DEC-) | ---------------- | 5 | （DEC−） | 下 |
| 完成後の実機動作確認 | ||
| レベルチェック | ||
| １２秒で完了します。 | ||
| ドライブチェック | ||
| ガイド鏡の焦点距離により依存します。長い焦点距離だと短い時間、 | ||
| 短い焦点距離になると長い時間を要します。 | ||
 |
|
オートガイドアダプター ＡＧＡ−１ （ビクセン) |
|
 |
|
高感度ＣＣＤユニット ＷＡＴ−１００Ｎ（ワテック） |
|
 |
|
ＡＧＡ用キャリングケース製作部品（ホームセンターより購入） |
|
 |
|
ＡＧＡ用制御BOX（キャリングケース）の状態 |
|
 |
|

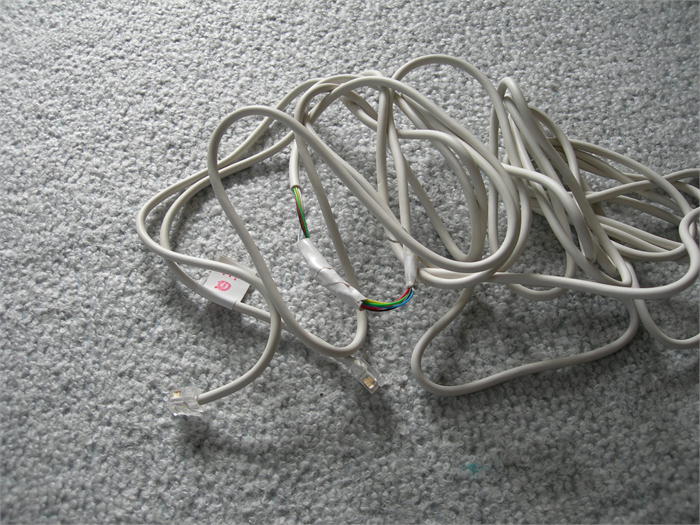

製作接続ケーブル（自作） |
|
| 被服は追って処理予定 | |
| EQ5 GOTO 動作確認 OK（2020.2.18） | |
| Nexstar SE 動作確認 OK（2020.2.19） | |
| 注） EQ北半球アライメントで動作をさせます。 | |
| EQ北半球アライメントでないと左右方向がずれてしまい、追尾になりません。 | |
| ウェッジが無いため南北方向が現在ずれてしまいます。 | |
| ウェッジを何とか入手したいものです。（安価に （＾＾；；） | |
 |
|

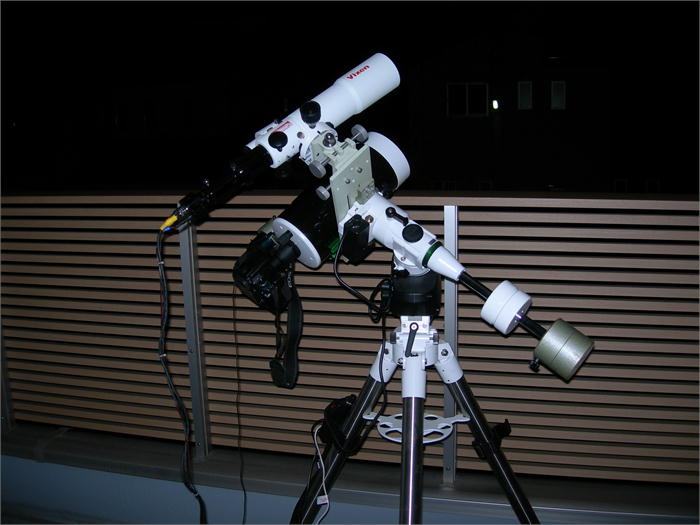

| オートガイド撮影の様子 | |
| ガイド鏡：A62SS（ビクセン） 架台：EQ5 GOTO赤道儀 | |
 |
|

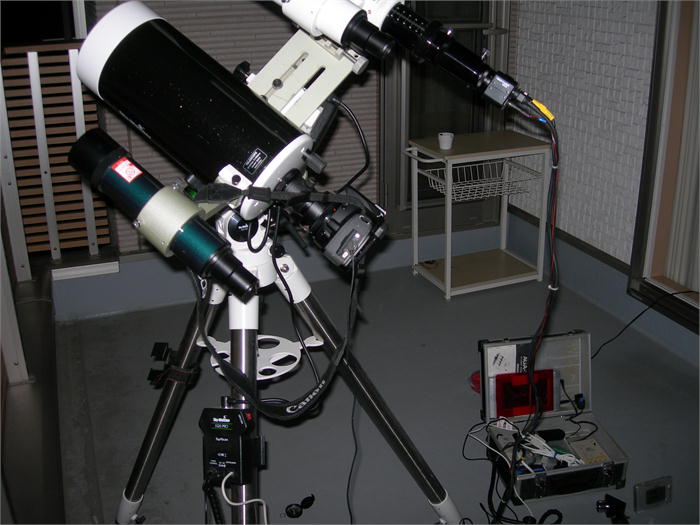

| オートガイド撮影の様子 | |
| 鏡筒：MAK127SP（スカイウォッチャー） | |
 |
